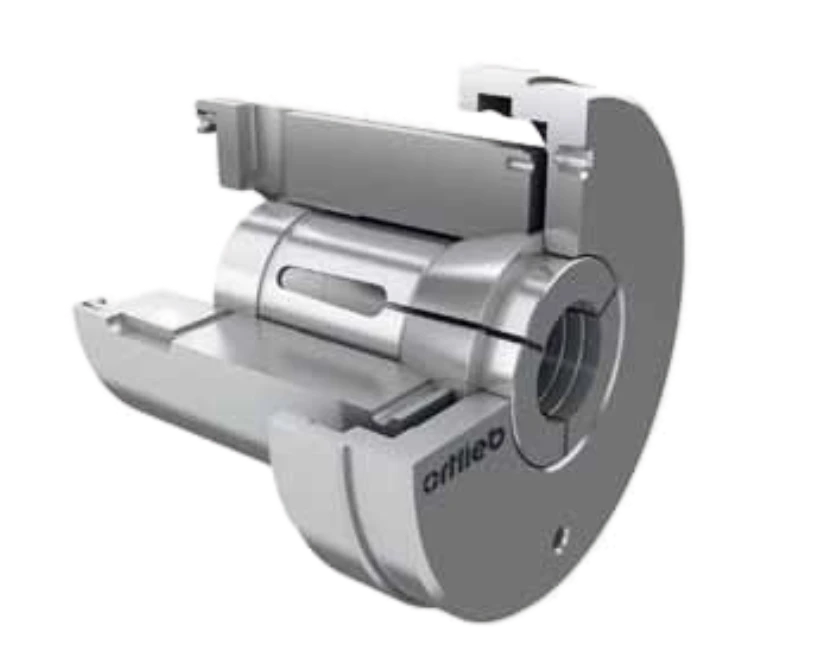

QUADRO® Druckspannfutter
Die Haupt-Einsatzgebiete der QUADRO® Druckspannfutter sind NC/CNC-Maschinen, Drehmaschinen, Sondermaschinen etc.
Der Spanndruck wird hydraulisch über ein Druckrohr auf die Druckhülse übertragen. Der hohe Qualitätsstandard und die universellen Anwendungsbereiche sind Gründe dafür, dass die QUADRO® Druckspannfutter zu den Spitzenerzeugnissen des Marktes zählen.
Zur Lösung spezieller Spannaufgaben passen wir die Druckspannfutter entsprechend Ihrem Verwendungszweck an. Natürlich fertigen wir Ihnen auch gerne Ihren Anschlussadapter für Ihre Maschine.
Senden Sie uns dazu einfach eine Spindelzeichnung Ihrer Maschine. Sie können den Anschlussadapter auch selbst herstellen.
QUADRO®
Druckspannfutter
für NC/CNC-Maschinen, Dreh- und Sondermaschinen sowie zahlreiche andere Anwendungen.
Kein Axialversatz der Werkstücke da Spannung auf Druck
Es können sowohl Rubber-Flex® RFC Spannzangen als auch Druckspannzangen nach DIN 6343 eingesetzt werden
Kurze Umrüstzeiten bei Spannzangenwechsel durch Bajonettverschluss
Umrüstung auf Doppelspannung mit Rubber-Flex® RFC Spannzangen für schwingungsfreies Spannen möglich
QUADRO®
Reduzierteile für Standardfutter
ermöglichen den Einbau kleinerer Rubber-Flex® RFC oder Druckspannzangen DIN 6343 im gleichen Grundkörper des Spannfutters.
Sie benötigen dazu Druckhülse und Bajonettdeckel.
Zwei hintereinander liegende Rubber-Flex® RFC 36 bzw. RFC 52 garantieren weitestgehend schwingungsfreies Spannen von Stangenmaterial.
Die Spannlänge ist 90 bzw. 110 mm
Diese Spannmöglichkeit wird mit zunehmendem Stangendurchmesser empfohlen.
